惯性振动器

摘自：联源机械日期：2014-05-09

一、用途与特点：
　　ZG惯性振动器（振动电机）是利用装在特制的双出轴三相异步电机转子两端的偏心块提供振动力的一种新型振动驱动装置。广泛用来作为各种振动机械（如振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动提升机、振动试验台等）的激振源，（振动电机）也可直接用于作为仓壁振动器，由于其使用方便、结构简单，因而被矿山、冶金、煤炭、建材、化工、轻工、电子、机械、粮食等各行各业大量采用。
　　ZG惯性振动器（振动电机）与其它振动器（如电磁振动器、偏心连杆振动器等）相比，具有体积小、重量轻、结构简单、拆装方便、激振力大、功率小、效率高、噪音小、功率因数高，振动力可以无级调节等特点。

二、(振动电机)主要技术参数表：

型号	振动力 ×10³N	额定功率 KW	额定电流 A	振动频率 r/min	电压 V	温升 ℃	绝缘等级	效率 %	功率因数	重量 kg
ZG402	0-2	0.1	0.4	1450	380	80	B	65.94	0.667	30
ZG405	0-5	0.25	0.73	1450	380	80	B	70.24	0.752	46
ZG410	0-10	0.55	1.53	1450	380	80	B	75.02	0.728	81
ZG415	0-15	0.75	1.95	1450	380	80	B	76.77	0.760	90
ZG420	0-20	1.1	2.71	1450	380	80	B	76.85	0.801	129
ZG432	0-32	1.5	3.51	1450	380	80	B	79.13	0.819	145
ZG440	0-40	2.2	5.19	1450	380	80	B	78.48	0.815	234
ZG450	0-50	3.0	6.82	1450	380	80	B	80.68	0.822	245
ZG609	0-9	0.55	1.66	960	380	80	B	76.0	0.662	84
ZG612	0-12	0.75	2.14	960	380	80	B	77.5	0.684	94
ZG618	0-18	1.1	2.97	960	380	80	B	78.6	0.715	141
ZG625	0-25	1.5	3.84	960	380	80	B	80.0	0.740	159
ZG636	0-36	2.2	5.55	960	380	80	B	80.9	0.747	249.5
ZG645	0-45	3.0	7.28	960	380	80	B	82.6	0.756	268
ZG660	0-60	4.0	9.56	960	380	80	B	82.2	0.762	427
ZG820	0-20	1.5	4.36	725	380	80	B	80.0	0.652	185
ZG830	0-30	2.2	6.16	725	380	80	B	81.1	0.667	279
ZG840	0-40	3.0	8.25	725	380	80	B	80.0	0.700	310

注：振动电机为三相Y接法，电源频率50Hz。

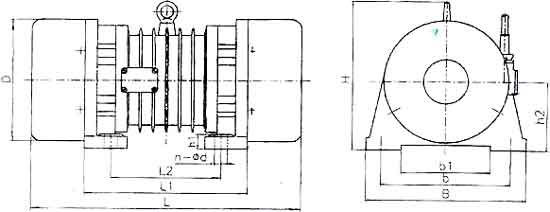

三、ZG振动电机外形及安装尺寸：

型号	L	B	H	L₁	L₂	b	b₁	h₁	h₂	D	n-d
ZG402	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	688	380	365	376	248	310	210	31	165	303	4-32
ZG830	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	78	450	430	414	262	350	230	45	195	359	4-44

型号	额定激振力（kn）	额定功率（kw）	额定电流（A）	安装尺寸									安装螺栓尺寸	质量（kg）
型号	额定激振力（kn）	额定功率（kw）	额定电流（A）	A	n×B	H	AB	BB	HA	HD	L	K	安装螺栓尺寸	质量（kg）
YZO-1-2	1	0.09	0.32	120	1×40	63	145	70	10	150	190	10	4×M8	9
YZO-2-2	2	0.18	0.59	150	1×90	90	180	130	12	190	230	14	4×M12	17
YZO-3-2	3	0.25	0.78	150	1×90	90	180	130	12	190	245	14	4×M12	21
YZO-5-2	5	0.37	1.10	180	1×110	100	220	150	14	220	310	18	4×M16	28
YZO-10-2	10	0.75	1.96	220	1×140	120	270	195	16	250	380	22	4×M20	50
YZO-20-2	20	1.50	3.67	260	1×150	140	320	120	20	290	430	20	4×M24	72
YZO-30-2	30	2.20	5.10	310	1×170	160	380	245	25	320	510	33	4×M30	105
YZO-50-2	50	3.70	8.43	350	1×220	180	430	310	30	390	560	39	4×M36	195
