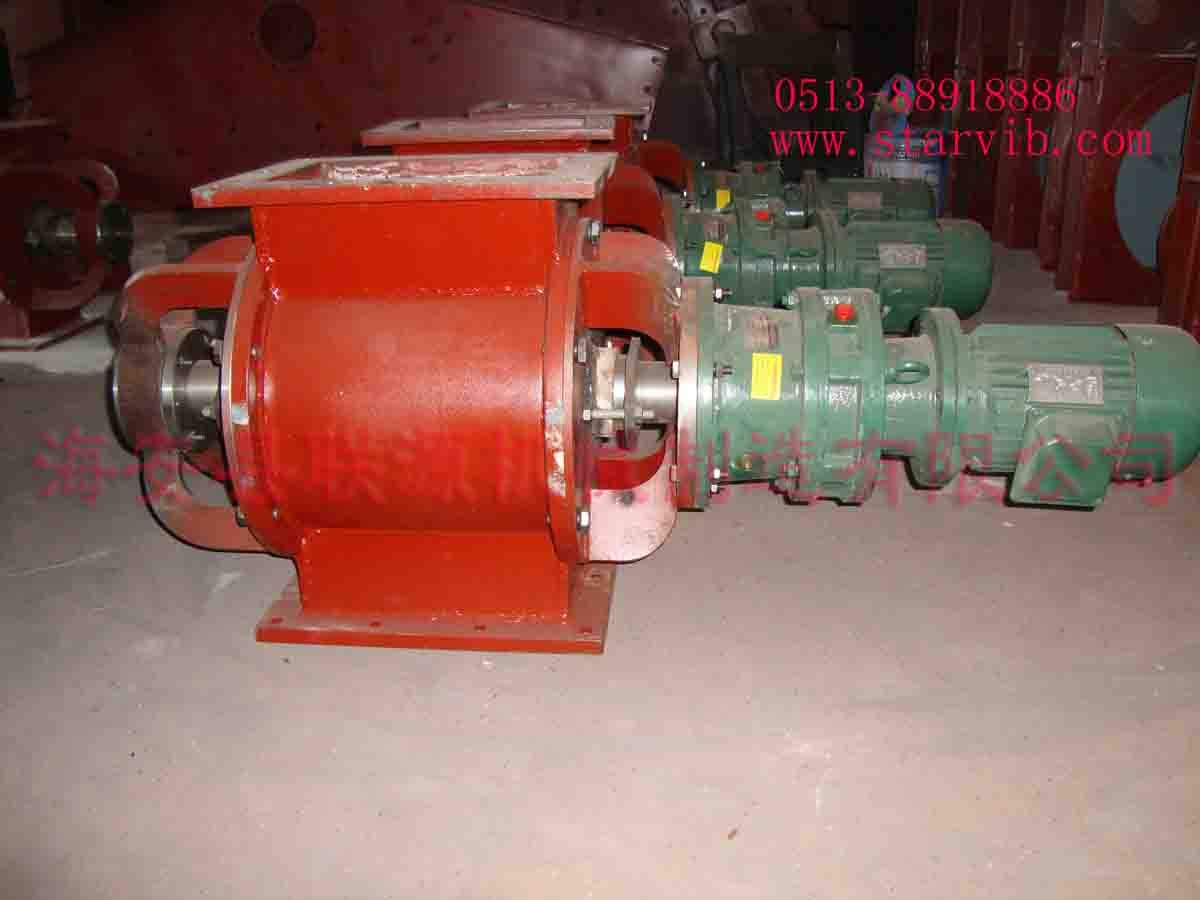

GY型刚性叶轮式给料机

摘自：联源机械日期：2009-03-30

　　一、用途：
　　GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。GY型刚性叶轮式给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。

　　二、主要技术参数：

型号规格	生产能力（m³/h）	叶轮转速（rpm）	进出料口尺寸长×宽（mm）	摆线针轮减速电动机			给料机本体外形尺寸长×宽×高（mm）	给料机本体重量（kg）
型号规格	生产能力（m³/h）	叶轮转速（rpm）	进出料口尺寸长×宽（mm）	型号	功率（km）	转速（r/min）	给料机本体外形尺寸长×宽×高（mm）	给料机本体重量（kg）
GY-200×200	7	34	200×200	BLY18-43	1.1	34	510×300×300	67
GY-200×300	10	34	200×300	BLY18-43	1.1	34	610×300×300	77
GY-300×300	23	34	300×300	BLY18-43	1.1	34	690×400×450	155
GY-300×400	31	34	300×400	BLY18-43	1.5	34	790×400×450	174
GY-400×400	53	34	400×400	BLY22-43	3	34	830×520×600	231
GY-400×500	67	34	400×500	BLY22-43	3	34	930×520×600	268
GY-500×500	106	34	500×500	BLY22-43	4	34	960×640×760	550

　　三、原理：
　　GY型刚性叶轮式给料机是一种定量给料设备。本机配用BLY系列摆线针轮减速机，它通过减速机出轴直接与主轴刚性联接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过进料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。
　　四、结构、外形及安装尺寸：

　　外形尺寸及安装尺寸：

型号	L	L₁	L₂	H	H₁	F	E	E₁	E₂	E₃	G	G₁	G₂	G₃	n	d
GY-200×200	953	510	443	300	150	15	300	260	200	140	300	260	200	140	8	17
GY-200×300	1053	610	443	300	150	15	300	260	200	140	400	360	300	200	8	17
GY-300×300	1133	690	443	450	225	15	400	360	300	200	400	360	300	200	8	19
GY-300×400	1258	790	468	450	225	15	400	360	300	200	520	480	400	2×150	10	19
GY-400×400	1373	830	543	600	300	16	520	480	400	2×140	520	480	400	2×140	12	19
GY-400×500	1473	930	543	600	300	16	520	480	400	2×140	620	580	500	3×140	14	19
GY-500×500	1523	960	563	760	380	16	640	580	500	3×140	640	580	500	3×140	16	19

　　注：表中外形尺寸可因改进设计等因素而不完全准确，工艺布置时以我厂安装总图为准。
