一、结构特点及用途

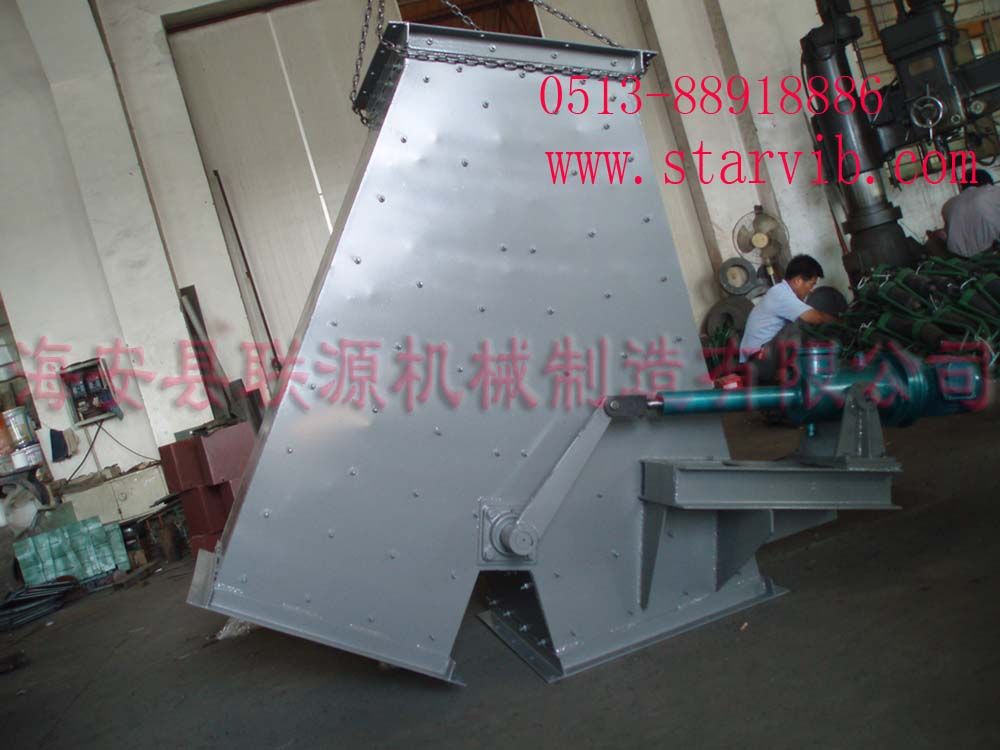

三通溜子（又名分料阀）按结构形式分有侧三通、正三通等，按操作件分有手动、电动、气动、液动等，广泛适用于建材、冶金、矿山、轻工、粮食等行业。
结构组成：本阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆（电液动推杆或手动机构）等组成。
工作原理：手动由外力通过曲柄带动阀轴、阀板作一定角度的摆动，从而达到控制物料流向，分送物料之目的。
特点：三通分料阀采用优质钢板焊接结构，具有体积小、重量轻、阻力小。采用电动推杆（电液动、气动推杆）驱动，可以快速切换物料流向。
用途：三通分料阀是物料输送系统中控制物料快速换向的理想设备，广泛用用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物输送。性能参数
|
工作压力 |
适用温度 |
适用介质 |
|
0.01MPa |
≤300℃ |
晶体、颗粒、粉状物料等 |
二、型号说明
三、外形安装尺寸
|
A×A |
B×B |
C×C |
α |
H |
L |
L1 |
L2 |
n-d |
|
200×200 |
256×256 |
290×290 |
45° |
267 |
177 |
180 |
220 |
8-Φ10 |
|
50° |
282 |
174 |
||||||
|
55° |
299 |
161 |
||||||
|
60° |
352 |
160 |
||||||
|
250×250 |
306×306 |
340×340 |
45° |
298 |
198 |
220 |
250 |
8-Φ10 |
|
50° |
330 |
193 |
||||||
|
55° |
338 |
181 |
||||||
|
60° |
396 |
182 |
||||||
|
300×300 |
356×356 |
390×390 |
45° |
322 |
212 |
250 |
280 |
8-Φ14 |
|
50° |
349 |
209 |
||||||
|
55° |
386 |
204 |
||||||
|
60° |
431 |
200 |
||||||
|
400×400 |
456×456 |
490×490 |
45° |
381 |
251 |
280 |
325 |
8-Φ14 |
|
50° |
419 |
251 |
||||||
|
55° |
448 |
244 |
||||||
|
60° |
525 |
245 |
||||||
|
500×500 |
456×456 |
490×490 |
45° |
470 |
310 |
350 |
395 |
16-Φ12 |
|
50° |
532 |
320 |
||||||
|
55° |
557 |
290 |
||||||
|
60° |
644 |
300 |
||||||
|
600×600 |
664×664 |
700×700 |
45° |
502 |
290 |
400 |
450 |
16-Φ12 |
|
50° |
561 |
310 |
||||||
|
55° |
643 |
330 |
||||||
|
60° |
738 |
340 |
||||||
|
700×700 |
772×772 |
820×820 |
45° |
617 |
380 |
450 |
500 |
16-Φ16 |
|
50° |
678 |
400 |
||||||
|
55° |
795 |
420 |
||||||
|
60° |
937 |
442 |
||||||
|
800×800 |
872×872 |
920×920 |
45° |
672 |
408 |
500 |
550 |
16-Φ16 |
|
50° |
763 |
445 |
||||||
|
55° |
900 |
482 |
||||||
|
60° |
1057 |
493 |
