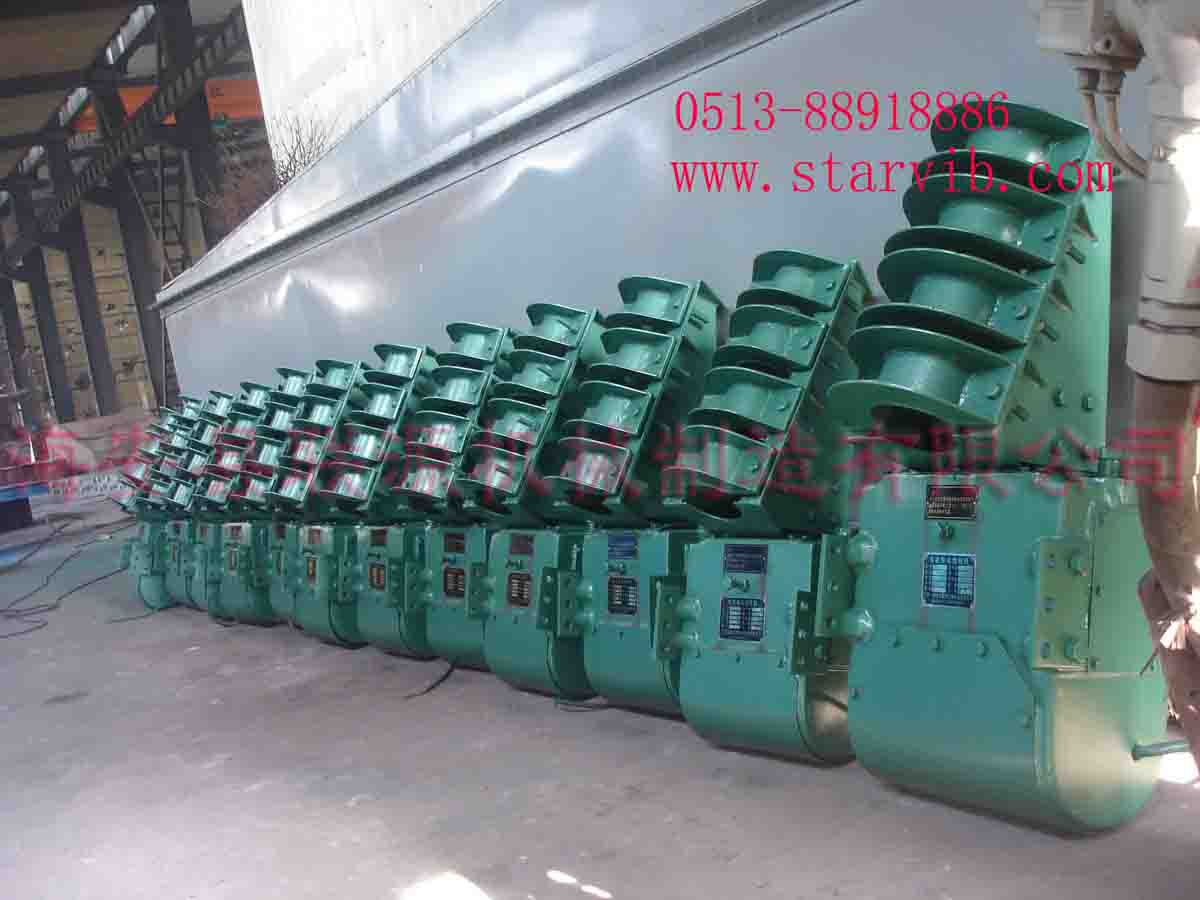

电磁振动给料机

摘自：联源机械日期：2014-06-09

　　一、用途与特点：
　　GZ电磁振动给料机(震动给料机)广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，电磁振动给料机(震动给料机)用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。电磁振动给料机(震动给料机)与其它给料设备相比，具有以下特点：
　　1.电气控制采用半波整流电器，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
　　2.无转动零部件，不需润滑，结构简单，维修方便。
　　3.采用合金钢板制成的料槽，可适用输送高温、磨损严重及有腐蚀性的物料等。

　　二、电磁振动给料机(震动给料机)主要技术参数：

类型	型号	生产率 t/h		给料粒度（mm）	双振幅（mm）	振动频率（min^-1）	供电电压（V）	电流（A）		有功功率（kw）	重量 (kg)
类型	型号	水平	-10°	给料粒度（mm）	双振幅（mm）	振动频率（min^-1）	供电电压（V）	工作电流	表示电流	有功功率（kw）	重量 (kg)
基本型	GZ₁	5	7	50	1.75	3000	220	1.34	1	0.06	77
	GZ₂	10	14	50				3.0	2.3	0.15	151
	GZ₃	25	35	75				4.6	3.5	0.2	233
	GZ₄	50	70	100				8.4	7	0.45	460
	GZ₅	100	140	150				12.7	10.6	0.65	668
	GZ₆	150	210	200	1.5		380	16.4	13.3	1.5	1271
	GZ₇	250	350	300				24.6	20	2.5	1920
	GZ₈	400	560	300				39.4	32	4.0	3040
	GZ₉	600	840	500				47.6	38.6	5.5	3750
	GZ₁₀	750	1050	500				39.4×2	32×2	4.0×2	6491
	GZ₁₁	1000	1400	500				47.6×2	38.6×2	5.5×2	7680
上振型	GZ₃S	25	35	75	1.75		220	4.6	3.8	0.20	242
	GZ₄S	50	70	100				8.4	7	0.45	457
	GZ₅S	100	140	150				12.7	10.6	0.65	666
	GZ₆S	150	210	200	1.5		380	16.4	13.3	1.5	1246
	GZ₇S	250	350	250				24.6	20	2.5	1963
	GZ₈S	400	560	300				39.4	32	4.0	3306
封闭型	GZ₁F	4	5.6	40	1.75		220	1.34	1	0.06	78
	GZ₂F	8	11.2	40				3.0	2.3	0.15	154
	GZ₃F	20	28	60				4.6	3.8	0.20	247
	GZ₃F	40	50	60				8.4	7	0.45	464
	GZ₄F	80	112	80				12.7	10.6	0.65	668
	GZ₅F	120	168	80	1.5		380	16.4	13.3	1.5	1278
轻槽型	GZ₅Q	100	140	200	1.75		220	12.7	10.6	0.65	653
	GZ₆Q	150	200	250	1.5		380	16.4	13.3	1.5	1326
	GZ₇Q	250	350	300				24.6	20	2.5	1992
	GZ₈Q	400	560	350				39.4	32	4.0	3046
平槽型	GZ₅P	50	140	100	1.75		220	12.7	10.6	0.65	633
	GZ₆P	75	210	300	1.5		380	16.4	13.3	1.5	1238
	GZ₇P	125	350	350	1.5		380	24.6	20	2.5	1858
宽槽型	GZ₅K₁		200	100	1.5		220	12.7×2	10.6×2	0.65×2	1212
	GZ₅K₂		240	100				12.7×2	10.6×2	0.65×2	1343
	GZ₅K₃		270	100				12.7×2	10.6×2	0.65×2	1376
	GZ₅K₄		300	100				12.7×2	10.6×2	0.65×2	1408

　　三、电磁振动给料机(震动给料机)设备选型：
　　1.电磁振动给料机(震动给料机)主机选型：

类型	生产率计算容量（t/m³）	用途
基本型	1.6	无特殊要求的物料给料
上振型	1.6	配置空间不够的情况下安装使用，其它与基本型相同
封闭型	1.6	易碎颗粒、粉尘较大及挥发性物料给料
轻槽型	1.0	比重较小的轻物料给料
平槽型	安配煤条件给出	薄料层均匀给料
宽槽型	按配煤条件给出	主要用于选煤，亦可用于向筛分设备给料

　　电磁振动给料机(震动给料机)实际容重大于或小于上述计算容重时，生产率按实际物料容重进行换算。
　　对于粒度小于1mm的物料，输送速度下降，含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一事实上值，会妨碍正常给料，推荐料层厚度H=(1/3～1/4)槽高。
　　对有特称要求、特殊规格的产品，我公司可专门设计制造。
　　2.电磁振动给料机(震动给料机)配套控制箱
　　配套控制箱具有手动控制和自动控制两种功能。自动控制信号为0～5V或～20mA。控制箱基本电路采用先进的移相触发器控制固态继电器作为主回路整流控制原件，可靠性好、寿命长，是一种新型控制电路。控制箱分为挂式与台式两种，订货时请注明。
　　四、电磁振动给料机(震动给料机)外形尺寸：

型式	型号	L	L₁	L₂	L₃	H	H₁	B	B₁	B₂	B₃
基本型	GZ₁	600	209	550	910	100	360	200	280	340	376
	GZ₂	800	310	660	1175	120	450	300	388	458	508
	GZ₃	900	311	790	1325	150	520	400	496	542	578
	GZ₄	1100	413	965	1615	200	645	500	620	686	762
	GZ₅	1200	463	1050	1815	250	765	700	850	761	840
	GZ₆	1600	400	1470	2400	250	1030	900	720	1032	1092
	GZ₇	1800	650	1465	2800	250	1130	1100	840	1257	1332
	GZ₈	2200	750	1800	3300	300	1343	1300	1000	1471	1556
	GZ₉	2400	800	2000	3515	300	1440	1500	1010	1676	1776
轻槽型	GZ₅Q	1600	488	1414	2189	250	644	900	1042	761	1104
	GZ₆Q	1800	650	1406	2610	250	1066	1100	1257	720	1192
	GZ₇Q	2200	750	1738	3150	300	1240	1300	1467	840	1635
	GZ₈Q	2400	800	1906	3464	300	1360	1500	1672	1000	1866
平槽型	GZ₅P	1200	388	1140	1815	250	647	900	1040	761	1202
	GZ₆P	1400	450	1233	2366	250	1030	1100	1232	720	1292
	GZ₇P	1600	500	1440	2574	250	1089	1300	1457	840	1532

上振型式电磁振动给料机(震动给料机)

型式	型号	L	L₁	L₂	L₃	H	H₁	H₂	H₃	B	B₁	B₂
上振型	GZ₃S	1730	1030	360	1000	100	690	340	89	400	490	518
	GZ₄S	2020	1220	410	1100	120	865	400	110	500	620	586
	GZ₅S	2260	1330	465	1200	120	960	420	129	700	845	761
	GZ₆S	2900	1640	650	1600	150	1345	790	145	900	1020	720
	GZ₇S	3230	1800	750	1800	150	1570	910	161	1100	1233	840
	GZ₈S	4080	2330	850	2200	180	1980	1040	203	1300	1426	930

封闭型式电磁振动给料机(震动给料机)
