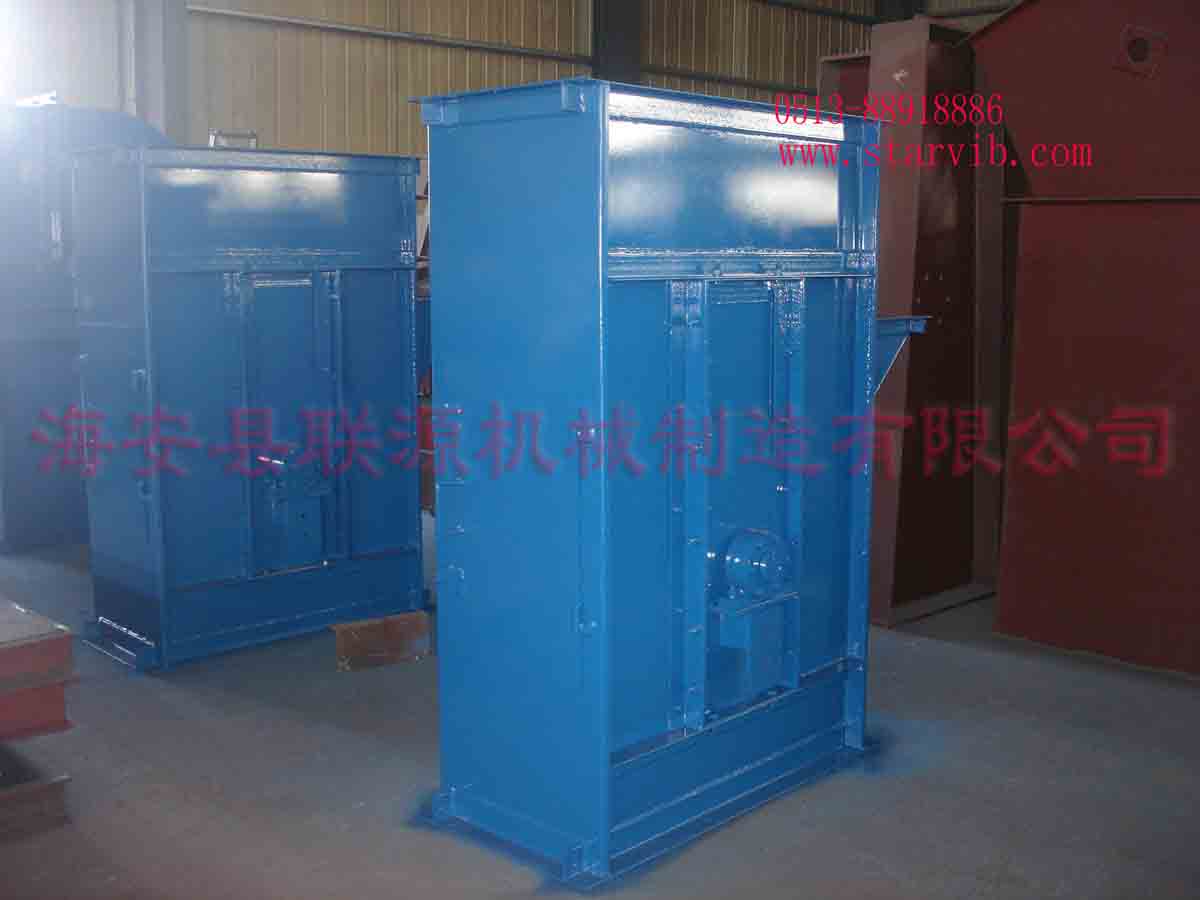

TH型斗式提升机

摘自：联源机械日期：2014-06-04

一、概述
目前，国内常用的斗式提升机均匀垂直式，TH型斗式提升机是较新型符合标准TB3626-85的，主要特征、用途以及型号见下表：

型式	TH 型
结构特征	采用锻造的环形链条作为牵引构件
卸载特征	采用混合式或重力式卸料
适用输送物料	松散密度ρ＜1.5t/m³的粉状、粒状、小块状的无磨琢性、半磨琢性物料
使用温度	被输送物料温度不得超过250⁰C
型号	TH315、TH400、THT500、TH630、（TH800）（TH1000）
提升高度	约在4.5～40范围内
输送量	35～185m³/h

注：TH800、TH1000型斗式提升机需要与本厂协商后才能订货，输送量在本表中未列入。
二、外形尺寸及参数

TH型斗式提升机外形尺寸图

斗提机型号	整体结构尺寸				地脚尺寸			上部机壳尺寸			下部机壳尺寸				中部机壳尺寸
斗提机型号	L	H	H3	S	a8	b8	n3×d3	H1	A2	B2	H5	A7	A8	B5	A4	A5	B3	B4
TH160	C+1300	C-750	750	200	400	350	6×Ф18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C+1350	C-750	750	200	400	425	6×Ф18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C+1500	C-950	850	200	340	496	8×Ф22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C+1600	C-900	900	250	350	571	8×Ф22	1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C+1760	C-950	950	250	400	658	8×Ф22	1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C+2300	C-940	1060	250	360	788	10×Ф26	1400	1545	579	2000	1808	1440	910	1600	1768	670	838
TH630	C+2300	C-950	1250	300	400	918	10×Ф26	1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C+2390	C-880	1320	300	450	1100	10×Ф26	1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C+2650	C-950	1400	300	410	1360	12×Ф32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C+2780	C-1000	1500	320	450	1570	12×Ф32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520

斗提机型号	卸料口尺寸												进料口尺寸
斗提机型号	h1	A3	a1	a2	a3	a10	B4	b1	b2	b3	n1	d1	H4	A6	a4	a5	a6	a7	a9	b4	b5	b6	b7	2n	d2
TH160	900	760	500	180	565	620	400	280	180	345	10	ф12	1120	615	180	70	120	20	230	150	100	210	250	6	ф10
TH200	900	790	500	280	565	620	480	355	235	420	10	ф12	1120	640	224	94	140	20	274	200	120	250	290	6	ф10
TH250	1000	890	630	225	700	760	530	400	250	476	10	ф12	1250	765	280	107	180	28	343	250	160	296	362	6	ф12
TH315	1120	940	630	225	700	760	600	475	225	551	12	ф14	1250	830	355	170	145	25	410	315	145	375	425	9	ф12
TH400	1250	1060	710	250	780	850	690	560	250	630	12	ф14	1400	960	450	95	180	30	515	375	180	445	505	9	ф12
TH500	1400	1215	800	300	880	950	810	670	300	750	12	ф18	1600	1125	560	140	210	30	625	475	200	545	605	9	ф12
TH630	1600	1315	900	350	980	1050	940	800	350	880	12	ф18	1800	1290	710	115	200	30	775	600	180	670	730	12	ф14
TH800	1800	1550	1000	300	1080	1150	1140	1000	300	1080	16	ф18	2000	1485	900	160	250	30	970	750	200	830	890	12	ф14
TH1000	2000	1750	1100	300	1200	1260	1360	1200	350	1300	16	ф18	2140	1700	1120	230	300	35	1200	950	250	1040	1110	12	ф14
TH1250	2400	1850	1200	350	1300	1360	1610	1450	404	1550	16	ф18	2300	1940	1400	360	300	35	1480	1180	300	1270	1340	12	ф14

三、驱动装置选型
TH型斗式提升机驱动装置为YY型（即ZLY或ZSY型减速器和Y型电动机配有）。传动轴驱动功率由下式求得：

Q Cg

P0=————— ＋ Ps ＋ P L (kW)

3600

式中：PO——传动轴驱动功率，KW；

Q——斗提机输送量，t/h；

C——斗提机上、下轴间高度，m；

g——重力加速度，m/s2;

Ps,PL——附加功率，kW,见表8。

PD=———（kW）

式中：η——总效率；

PD——电动机功率，kW;

按上式求出电机功率后，可由表9查得相应的驱动装置型号、制法。

斗提机型号	驱动装置	电动机		减速器型号	相关尺寸，mm			重量 kg
斗提机型号	驱动装置	型号	功率 KW	减速器型号	A1	B1	H2	重量 kg
TH160	Y2Y112	Y100L1—4	2.2	ZLY112-11.2- I（S） II（N）	728	815	205	89
	Y3Y112	Y100L2—4	3					96
	Y4Y112	Y112M—4	4					104
	Y5Y112	Y132S—4	5.5					130
	Y7Y125	Y132M—4	7.5	ZLY125-11.2-I（S）/II（N）			220	153
TH200	Y3Y112	Y100L2—4	3	ZLY112-12.5- I（S） Ⅲ（N）	734	960	205	112
	Y4Y112	Y112M—4	4					127
	Y5Y112	Y132S—4	5.5					154
	Y7Y125	Y132M—4	7.5	ZLY125-12.5-I（S）/II（N）			220	163
	Y11Y140	Y160M—4	11	ZLY140-12.5-I（S）/II（N）			260	235

斗提机型号	驱动装置	电动机		减速器型号	相关尺寸，mm			重量 kg
斗提机型号	驱动装置	型号	功率kW	减速器型号	A1	B1	H2	重量 kg
TH250	Y4Y112	Y112M—4	4	ZLY112-18-I（S）/II（N）	698	1023	205	184
	Y5Y125	Y132S—4	5.5	ZLY125-18-I（S）/II（N）			220	195
	Y7Y140	Y132M—4	7.5	ZLY140-18-I（S）/II（N）			260	278
	Y11Y160	Y160M—4	11	ZLY160-18-I（S）/II（N）			280	360
	Y15Y180	Y160L—4	15	ZLY180-18-I（S）/II（N）			320	416
TH315	Y5Y125	Y132S—4	5.5	ZLY125-20-I（S）/II（N）	718	1025	220	205
	Y7Y140	Y132M—4	7.5	ZLY140-20-I（S）/II（N）			260	310
	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）			280	380
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）	720	1156	320	536
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）	720	1156	320	564
TH400	Y7Y140	Y132M—4	7.5	ZLY140-20-I（S）/II（N）	854	1318	260	520
	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）			280	575
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）			320	672
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）			320	690
	Y22Y200	Y180L—4	22	ZLY200-20-I（S）/II（N）			345	827
TH500	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）	1042	1394	280	658
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）			320	708
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）			320	830
	Y22Y200	Y180L—4	22	ZLY200-20-I（S）/II（N）			345	858
	Y33Y224	Y200L—4	30	ZLY224-20-I（S）/II（N）			370	946
TH630	Y18Y200	Y180M—4	18.5	ZSY200-22.4-I（S）/II（N）	1042	1589	345	1098
	Y22Y200	Y180L—4	22	ZSY200-22.4- I（S） II（N）			345	1157
	Y30Y224	Y200L—4	30	ZSY200-22.4- I（S） II（N）			370	1206
	Y37Y250	Y225S—4	37	ZSY250-22.4- I（S） II（N）			400	1434
	Y45Y250	Y225M—4	45	ZSY250-22.4- I（S） II（N）			400	1578
TH800	Y30Y224	Y200L—4	30	ZSY224-28-I（S）/II（N）	1178	1904	370	1556
	Y37Y250	Y7225S—4	37	ZSY250-28-I（S）/II（N）			400	1784
	Y45Y280	Y225M—4	45	ZSY250-28-I（S）/II（N）			455	1928
	Y55Y315	Y250M—4	55	ZSY315-28-I（S）/II（N）			495	2184
	Y75Y355	Y280S—4	75	ZSY355-28-I（S）/II（N）			540	2724

斗提机型号	驱动装置	电动		减速器型号	相关尺寸，mm			重量kg
斗提机型号	驱动装置	型号	功率KW	减速器型号	A1	B1	H2	重量kg
TH1000	Y37Y280	Y225S—4	37	ZSY280-31.5-I（S）/II（N）			455	2184
	Y45Y315	Y225M—4	45	ZSY315-31.5-I（S）/II（N）			495	2578
	Y55Y355	Y250M—4	55	I（S） ZSY355-31.5- II（N）			540	3124
	Y75Y355	Y280S—4	75	I（S） ZSY355-31.5- II（N）			540	3450
	Y90Y400	Y280M—4	90	ZSY400-31.5-I（S）/II（N）			590	4039
TH1250	Y55Y355	Y250M—4	55	ZSY355-31.5- I（S） II（N）	1285	2345	540	3689
	Y75Y355	Y280S—4	75	ZSY355-31.5- I（S） II（N）			540	4015
	Y90Y400	Y280M—4	90	ZSY400-31.5- I（S） II（N）			590	4604
	Y110Y400	Y315S—4	110	ZSY400-31.5- I（S） II（N）			590	4689
	Y132Y450	Y315M1—4	132	ZSY450-31.5-I（S）/II（N）			640	5716

注：表中右装传动装置，减速器装配型式为Ⅰ(S)或Ⅰ(N)；左装传动装置，减速器装配型为Ⅱ(S)或Ⅱ(N)。
