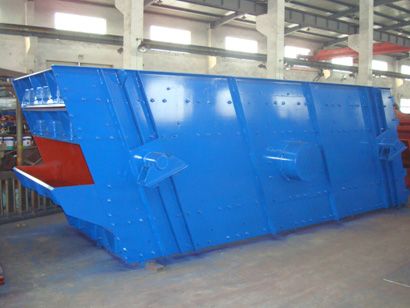

YZ圆振动筛
摘自：联源机械日期：2014-05-08
一、用途及特点：
YZ圆振动筛的运动轨迹为圆，是专为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工等部门作产品分级用。YZ圆振动筛具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。
二、主要结构：
YZ圆振动筛由块偏心式激振器、筛箱、电动机、底座及支承装置组成。筛面倾角20°。
三、主要技术参数：
|
型号
|
筛面层数
|
筛孔尺寸（mm）
|
筛面规格（mm）
|
进料粒度（mm）
|
处理能力（t/h）
|
振动频率（Hz）
|
双振幅（mm）
|
电机功率（kg）
|
重量（不包括电机）（kg）
|
外形尺寸（mm×mm×mmm）
|
|
YZ-924
|
1
|
3-30
|
900×2400
|
≤100
|
8-60
|
13-16
|
7
|
5.5
|
1356
|
2620×1720×1245
|
|
YZ-1230
|
1
|
3-50
|
1200×3000
|
≤100
|
12-120
|
13-16
|
8
|
5.5
|
750
|
3153×2031×1611
|
|
2YZ-1230
|
2
|
3-50
|
200×3000
|
≤100
|
12-120
|
13-16
|
8
|
5.5
|
2350
|
3850×2031×1812
|
|
3YZ-1236
|
3
|
3-50
|
1200×3000
|
≤200
|
15-160
|
13-16
|
8
|
11
|
4290
|
3900×2270×2780
|
|
2YZ-1542
|
2
|
5-80
|
1500×4200
|
≤200
|
30-230
|
13-16
|
8
|
15
|
5336
|
4400×2610×3680
|
|
3YZ-1548
|
3
|
5-80
|
1500×4800
|
≤200
|
36-260
|
13-16
|
8
|
15
|
6866
|
5782×2547×3679
|
