1产品介绍
ZKR系列振动筛是我公司吸引德国技术，并结合我国的实际情况研制开发的具有国际先进水平的振动筛。它适用于煤炭、水电、矿山、建材、化工和其它行业。在使用中，用户一致认为该两种系列筛分机技术先进、质量可靠，具有国内先进水平。
该系列振动筛的国家行业标准JB/T6388-92《YKR型圆振动筛》、JB/T6389-92《ZKR型直线振动筛》由公司总经理杨隆昌先生执笔编制起草并已颁布在全国实施,作为YKR、ZKR系列振动筛项目第一、第二完成人杨隆昌先生和技术副总薛文生先生多次荣获省、部、市级科技进步奖。
该系列振动筛共有98种规格，系列化、通用化、标准化程度高，全系列筛机只用9套激振器，很多部件可通用。
2特点及优势
1、采用块偏心作为激振力，激振力强；
2、筛子横梁与筛箱采用高强度螺栓联接，无焊接；
3、筛机结构简单，维修方便快捷；
4、采用轮胎联轴器，柔性联接，运转平稳；
5、筛分效率高、处理量大、寿命长。
6、通过多年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列优点。
3工作原理
直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的

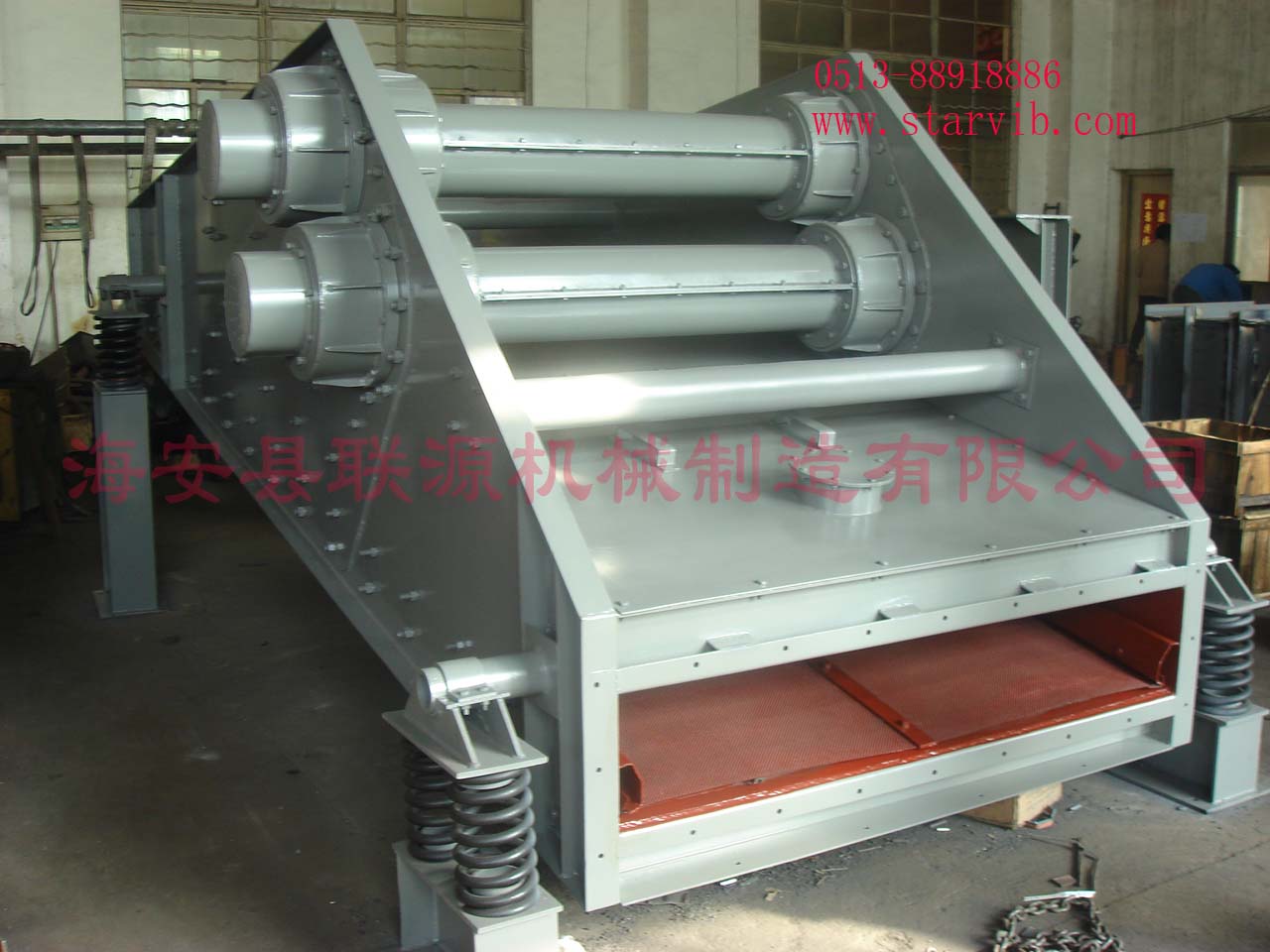

振动筛
振动筛
方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。最高筛分目数325目，可筛分出7种不同粒度的物料。
4适应范围
直线振动筛（直线筛）系高效新型的筛分设备，广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业，以及粉状、颗粒状物料的筛选和分级。
5结构部件
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机：(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
6使用技巧
1、启动前检查是否卸掉附设的安全夹板。
2、检查全部锁紧部位是否牢固：检查振动筛筛格上的筛面是否压紧。检查橡胶垫与筛体以及机架连接。检查直线振动电机与筛体的连接。
3、检查振动电机：检查电源电压，检查振动电机的联锁控制装置。拆下电机的端盖，检查扇形块的相对相位角是否保持一致，拧紧扇形块的紧固螺钉。两电机安装的角度应保持一致。
4、进料装：收紧闸，检查进、出口的软管连接是否密封，同时不要过紧，否则会在筛体运动时扭破。
5、空载试车。试车时，筛体与机架等不得有碰撞或不正常的声音。检查直线振动筛振幅，筛体作往复直线运动时不得有扭曲等不正常现象。运转10-15分钟后，利用板手拧紧驱动机构的所用。

ZKR型单层直线振动筛技术性能及参数
