自定中心振动筛
摘自：联源机械日期：2014-05-08
一、产品标准：
QJ/AKJ02.08-89自定中心振动筛和QJ/AKJ02.09-89自定中心振动筛。
二、用途及特点：

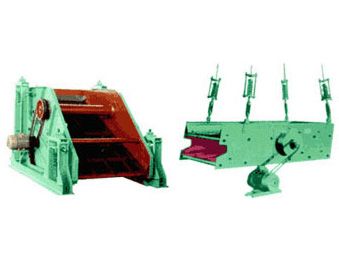

SZZ型自定中心振动筛运动轨迹为圆，全系列共有十种规格，可供煤炭、冶金、建材、化工等部门，对中小粒度的物料进行干式分级。筛机结构简单，坚固可靠，维修方便，效率高。
三、选用须知：
——筛机分单层和双层，除了SZZ1800×3600振动筛外都为吊式。
——筛网结构有编织网和冲孔筛板。
——电动机可安装在左侧或右侧，无特殊要求按安装图安装。
——电动机额定电压为380V，可选用防爆电机或不同额定电压的电机，如选用请在订货时注明。
——基础螺栓全部由用户自备。
QJ/AKJ02.08-89自定中心振动筛和QJ/AKJ02.09-89自定中心振动筛。
二、用途及特点：
SZZ型自定中心振动筛运动轨迹为圆，全系列共有十种规格，可供煤炭、冶金、建材、化工等部门，对中小粒度的物料进行干式分级。筛机结构简单，坚固可靠，维修方便，效率高。
三、选用须知：
——筛机分单层和双层，除了SZZ1800×3600振动筛外都为吊式。
——筛网结构有编织网和冲孔筛板。
——电动机可安装在左侧或右侧，无特殊要求按安装图安装。
——电动机额定电压为380V，可选用防爆电机或不同额定电压的电机，如选用请在订货时注明。
——基础螺栓全部由用户自备。
四、产品型号表示法示例：
五、技术性能及参数：
| 型号 | 筛 面 | 给料粒度( mm ) | 处理量( t/h ) | 电动机 | 外形尺寸 长×宽×高 |
总重(kg) | |||||
| 层数 | 面积（m2） | 倾角( °) | 筛孔尺寸( mm ) | 结构 | 型号 | 功率(kw) | |||||
| SZZ800×1600 | 1 | 1.3 | 15 | 3-40 | 编织 | ≤100 | 8-45 | Y100L1-4 | 2.2 | 2167×1653×1110 | 498 |
| SZZ2800×1600 | 2 | 1.3 | 15 | 3-40 | 编织 | ≤100 | 8-45 | Y100L2-4 | 3 | 1935×1678×1345 | 822 |
| SZZ1250×2500 | 1 | 3.1 | 15 | 6-40 | 编织 | ≤100 | 36-106 | Y132S-4 | 5.5 | 2569×2110×1006 | 1021 |
| SZZ21250×2500 | 2 | 3.1 | 15 | 6-50 | 编织 | ≤150 | 36-117 | Y132M2-6 | 5.5 | 2635×2376×1873 | 1260 |
| SZZ21250×4000 | 2 | 5 | 15 | 6-50 | 编织 | ≤150 | 58-188 | Y132M-4 | 7.5 | 4184×2468×3146 | 2500 |
| SZZ1500×3000 | 1 | 4.5 | 20 | 6-50 | 编织 | ≤150 | 52-170 | Y132M-4 | 7.5 | 2866×2342×1650 | 2234 |
| SZZ1500×4000 | 1 | 6 | 20 | 6-50 | 编织 | ≤150 | 70-227 | Y132M-4 | 7.5 | 3951×2386×2179 | 2582 |
| SZZ21500×3000 | 2 | 4.5 | 15 | 6-50 | 编织 | ≤150 | 52-170 | Y132M-4 | 7.5 | 3050×2524×1855 | 2511 |
| SZZ21500×4000 | 2 | 6 | 20 | 6-50 | 编织或冲孔 | ≤150 | 70-227 | Y132M-4 | 7.5 | 4155×2754×2656 | 4022 |
| SZZ1800×3600 | 1 | 6.48 | 25 | 6-50 | 编织或冲孔 | ≤150 | 76-245 | Y180M-4 | 18.5 | 3750×3060×2541 | 4626 |
注：表中处理量是依据松散密度0.9t/m3的煤，按上层筛面最大和最小筛孔进行干式分级给定的，物料中小于筛孔尺寸之半的颗粒含量占40%，大于筛孔尺寸的颗粒含量占25%，筛分效率为90%。表中凡重量低于2t的筛机最大拆分件均没列出。

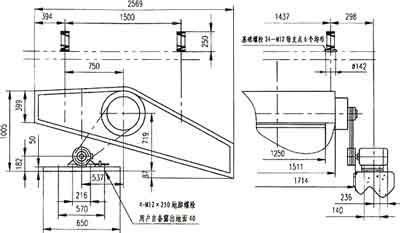

六、安装尺寸：
六、安装尺寸：
SZZ800×1600及SZZ2800×1600安装尺寸:
|
L
|
L1
|
L2
|
L3
|
L4
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
B3
|
B4
|
||
|
SZZ800×1600
|
1990
|
1352
|
616
|
676
|
620
|
1110
|
620
|
700
|
25
|
145
|
1328
|
800
|
868
|
1042
|
140
|
||
|
SZZ2800×1600
|
1743
|
1217
|
284
|
608
|
460
|
1345
|
830
|
765
|
25
|
145
|
1328
|
800
|
888
|
1042
|
140
|
SZZ1250×2500安装尺寸:
